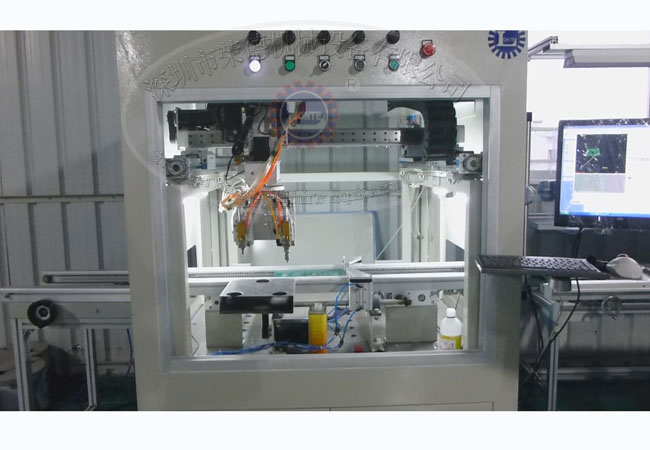

  • 產品名稱：線路板選擇性自動噴涂線

    產品類別：線路板阻焊油墨噴涂設備

產品詳情介紹：


三防漆選擇性自動噴涂線技術優勢：Technical advantages
1、X、Y、Z、U四軸采用伺服馬達控制，運行平穩、精確，精度可達0.02mm。
2、根據噴涂工藝，準備實現各種電路板選擇性區域噴涂，同時避開連接器、接地孔等非噴涂區域。
3、配備兩個膠閥：針式點膠閥、扇形點膠閥，可實現點狀噴涂、扇面噴涂等噴涂工藝。膠閥設有自動清洗裝置。
4、可以有效均勻噴涂器件邊緣，針式點膠閥可傾斜45°，消除噴涂陰影效應。
5、采用全電腦控制，人機對話。
6、噴涂軌跡編制簡單，可直接導入CAD圖紙或使用示教編程器在線手動輸入噴涂軌跡。
7、先進的監測功能，界面清晰，噴涂軌跡和過程完全可視。
8、區域選擇性的噴涂方式，極大地節省了油漆的使用量。

適用范圍：Use for paint
對PCB板的多種復雜區域?qū)嵤┻x擇性噴涂工藝，選擇不同的噴嘴以保證噴涂質量，確保達到最佳噴涂效果。

技術參數：Technical parameters


機體部分
外形尺寸
L1300×W1080×H1500 mm
重量
約700kg
PCB輸送部分
PCB輸送高度
900mm
傳送方式
左進右出(或右進左出),鏈式傳送帶
傳輸馬達功率
AC220V/100W
寬度調整
手動調整寬度
控制部分
控制器
工控電腦+運動控制卡
控制軟件
TSC-4+Windows
編程方式
CAD導圖/示教在線編程
存儲容量
160GB
運動部分
軸數
X、Y、Z、U四軸
X、Y、Z軸驅動
伺服馬達+滑動模組
最大移動速度
800mm/s
工作范圍
500×550×130 mm
U軸驅動
伺服馬達+減速箱
旋轉角度
360°
定位/重復精度
0.05mm


噴涂部分
PCB板大小
MAX：450×500mm
PCB板元器件噴涂高度
MAX：50mm
環境要求
電源
220V/240V 50-60HZ
壓縮空氣
6kg干燥壓縮空氣

深圳榮德-20年研發生產自動噴漆機專業經驗,根據客戶要求訂做,免費提供試噴打樣及技術咨詢,免去您購買后的后顧之優.歡迎咨詢:400-880-5998 amylowe.com
