自動噴涂系統的噴涂裝置和供漆系統

自動噴涂系統由自動噴涂裝置、平放產品輸送旋轉車、產品豎掛旋轉車、供漆及噴涂系統、電氣控制系統等組成。

技術要求：
1)工作范圍：手臂半徑≥2000mm；
2)手腕載荷能力：≥10Kg；
3)左右行程：≥10000mm；
4)往復速度：0～0.6m/s；
5)往復定位精度：≤±2mm。

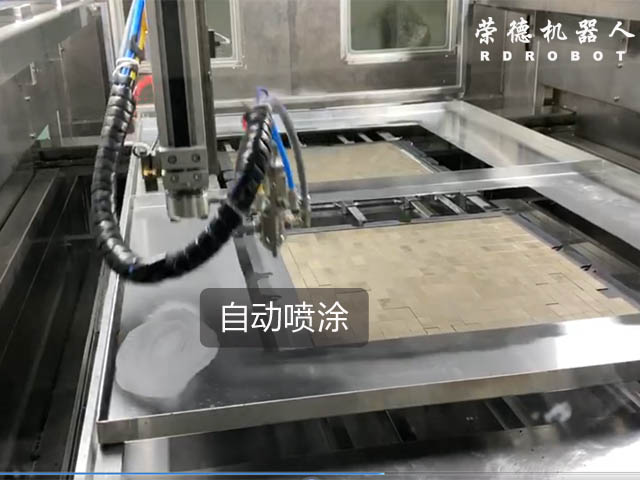

自動噴涂裝置采用噴涂機器人，噴涂機器人為防爆型，確保噴涂系統安全運行。機器人行走軸由機架、精密線性滑軌、伺服電機配齒輪齒條、電線與氣管拖鏈組成。機器人行走軸采用防漆霧污染、防爆設計，保證運行安全可靠。具有跟蹤噴涂功能，可配置網絡接口。配置彩色屏手持編程單元。拖鏈采用國產優質的高速無噪聲型坦克鏈。

供漆及噴涂系統用于防熱涂料、面漆的配料、供料和噴涂。防熱涂料、面漆噴涂各單獨配置1套。供漆及噴涂系統由配料桶、分散機、油漆攪拌器、隔膜泵、調壓閥、壓力表、輸送管路、自動噴槍等組成。配料桶和分散機用于配料，采用轉速≥200r/min的防爆型分散機、不銹鋼配料桶，安裝在調漆室。油漆攪拌器采用氣動攪拌的方式，并配有不銹鋼雙槳葉攪拌和不銹鋼攪拌桶，防止沉淀，清洗方便。供漆系統加料位置不應與自動噴涂裝置動作存在干涉，避免加料時自動噴涂裝置對操作人員產生傷害。隔膜泵、自動空氣噴槍采用進口產品，調壓閥、壓力表、涂料管等采用進口或國產優質產品。供漆及噴涂系統支架采用不銹鋼材料制作。配置壓縮空氣過濾裝置，對廠房提供的壓縮空氣進行凈化，保證噴涂質量和設備運行可靠。

噴涂房?jī)?nèi)設置可燃?xì)怏w檢測報警裝置，用來適時監控噴涂房?jī)?nèi)的揮發氣體的濃度，并與風機、噴槍連鎖。實時顯示測量值，當測量值達到設定的報警值時，控制器發出聲光報警，同時輸出控制信號（開關量觸點輸出），提示操作人員及時采取安全處理措施，自動啟動排風機、電磁閥等設備，關閉噴涂系統。
