噴淋式前處理機組主要設備結構及材質要求
發布時間:2021-08-12 15:33:18 發布人:榮德機器人
噴淋式前處理機組含棚體、貯液槽體、噴淋系統、油水分離系統、槽液加熱溫控系統、自動除渣系統、排風系統、吹吸裝置等。棚體為整體全封閉式結構,所有清洗、成膜過程在封閉空間內一次完成;棚體板之間采用迷宮式打扣結構,避免焊接變形,無滲漏。棚體底部為坡式淌水板,各工藝段間應設置防濺門,并合理布置噴嘴位置及角度,防止段間竄液現象

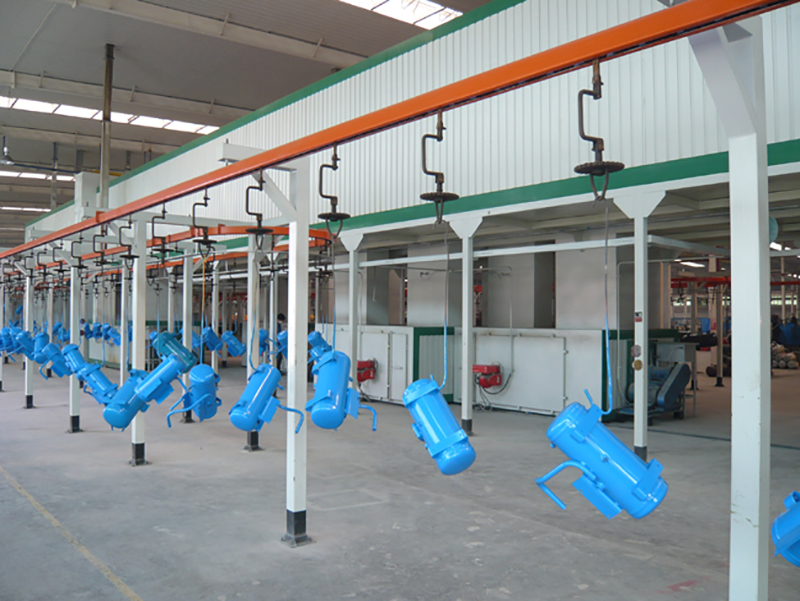

噴淋式前處理機組的輸送鏈置于棚體外部,在棚體頂部設封汽毛刷及吹吸裝置,避免蒸汽外逸,以保護懸鏈不受侵蝕,且使懸鏈清理維修方便。棚體材料為SUS304不銹鋼板,厚度不小于1mm。棚體側面應設置檢修門及平臺,進出口處設小扶梯,槽體位于棚體內部分上方設檢修通道。出光、化成、純水工位槽體材質為SUS304,厚度不小于3mm。其他槽體材質為優質碳素結構鋼內涂防腐油漆,厚度不小于3mm。但槽體蓋板、護角處均采用SUS304。加熱槽外敷50mm厚優質保溫巖棉,其寬度尺寸與常溫槽一致。槽體由中間隔板及過濾網分為主、輔槽,噴淋回水流入輔槽后,經過濾流入主槽,供給噴淋泵,形成循環。過濾網清洗維修應方便
槽體采用雙面焊結構,不得有滲漏現象。每個槽設活動蓋,方便操作。槽體清渣口設計成活動門,要求密封可靠,清渣方便。槽液加熱采用燃氣熱水爐,其中一臺供應熱水洗和預脫脂工位,另一臺供應脫脂和化成工位。燃燒機采用進口意大利百得牌產品,全自動控制。槽液加熱采用槽內不銹鋼波紋板式換熱器。采用溫控儀控制電磁閥實現槽液控溫。溫控儀要求采用進口產品,電磁閥應采用國內知名品牌產品,以確保使用性能。噴涂系統(泵、閥、管路等)在出光、化成、純水段材質為SUS304,其余工位噴淋泵為鑄鋼材質,閥門、管路為碳鋼材質。噴淋泵采用立式液下泵,泵及主要閥門采用進口或國內名牌產品;
為方便水泵的維修,在各液下泵上方應設置檢修起吊用的工字軌。噴淋系統采用上行下送方式,使上下噴嘴壓力一致,保證清洗效果。噴淋管路采用旁路泄壓,使噴淋壓力、流量可調,以達到最佳工藝參數。噴嘴采用快速拆裝式噴嘴,噴射角度可調。材質均為增強聚丙烯(PP)。同藥液噴淋工位及各水洗段間采用水流逆補,節約用水并減少廢水排放。各槽排水管均設過濾網,防止排水管堵塞。在預脫脂、脫脂段設置油水分離,連續除去槽液中的油份。在熱水洗段設斜板沉降式連續除渣裝置,以不斷過濾槽液中的機加工鋁屑和打磨砂粒。并確保無雜物被帶入預脫和脂脫脂段。風機與棚體的連接處、水泵與槽體的連接處采取減、隔振措施。
