自動噴漆系統的水幕噴漆柜總體要求
發布時間:2020-03-13 15:19:19 發布人:榮德機器人

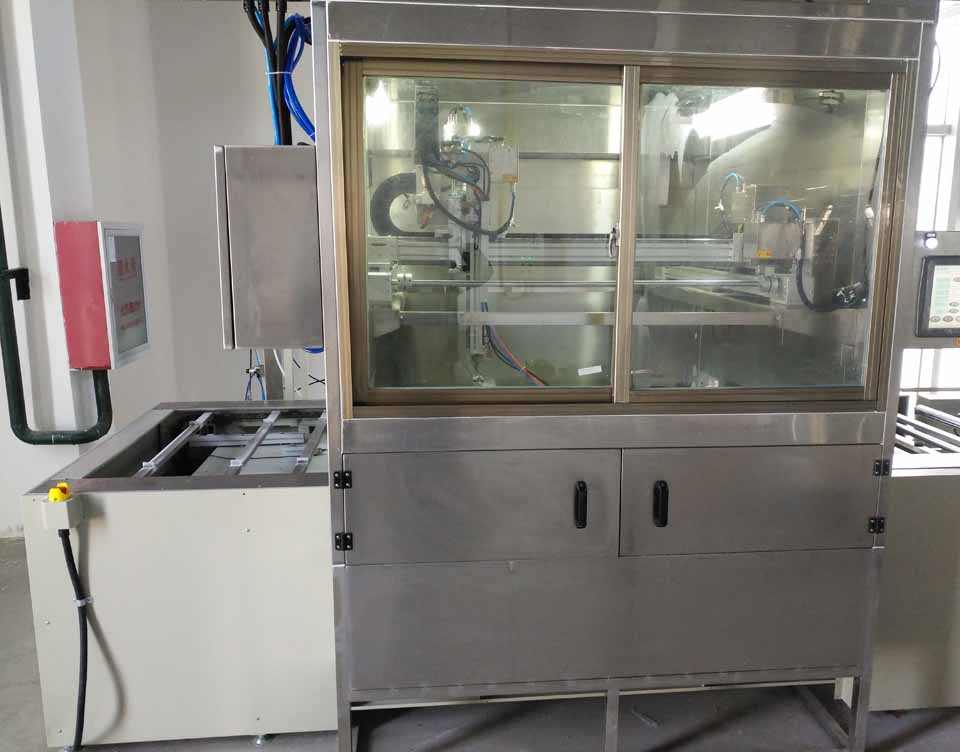

自動噴漆柜類型為水簾式噴漆柜,噴涂窗口尺寸:2000寬×2500深×1900高。,水箱深600,采用2mm厚SUS304不銹鋼制作,鋪格柵,防止零件掉入水中。配可升降手動旋轉臺,上鋪橡膠板,直徑Φ600,承重50kg以上。噴漆柜頂部和側面安裝防爆燈,光照度要求不低于650lux。噴漆柜內壁采用1.5mm厚鍍鋅鋼板制作,平滑不積塵,利于清理,壁板之間在組裝時應涂密封膠,立柱用3.0mm厚的鋼板制作,并用鍍鋅型材制成,淌水板及其他與水接觸部分均采用SUS304不銹鋼板制作,淌水板上部設溢流槽。
噴漆柜應具有自動補水裝置,采用浮動球閥自動補水,設計補水管道和開關,以方便工人進行補水,需考慮補水管道的出口高度,以保證噴漆柜內污水不會被反吸到補水管道。噴漆柜的設計應配置污水泵,布置排污管道與廠房外的污水處理池連通,管道鋪設應防止污水倒灌至水箱。噴漆柜旁設壓縮空氣接口,配2個油水分離裝置,并配備2個壓力表和1把氣槍,壓力表要求精度等級達到1.5級,經南方公司計量中心檢定合格。噴漆柜兩側安裝噴槍掛鉤。
自動噴漆系統的空調送風系統主要由微電腦控制器、空調主機等設備組成,設備安裝在廠房外,從廠房外吸進新鮮空氣。進風口應低于排風口2米以上,距地坪不低于2米,進風口設牢固的金屬網,防止異物或生物被吸入。微電腦控制器采用全中文液晶顯示手操器,與溫度、相對濕度、壓力等信號輸入和輸出設備構成機組的整個控制系統;此控制系統操作界面友好,系統的安全可靠性好,控制精度高,可設定噴漆室內的溫度、相對濕度、微正壓力并實時顯示,控制功能齊全。
