自動噴涂系統的集中供漆系統方案說明
發布時間:2018-01-16 10:13:55 發布人:本站

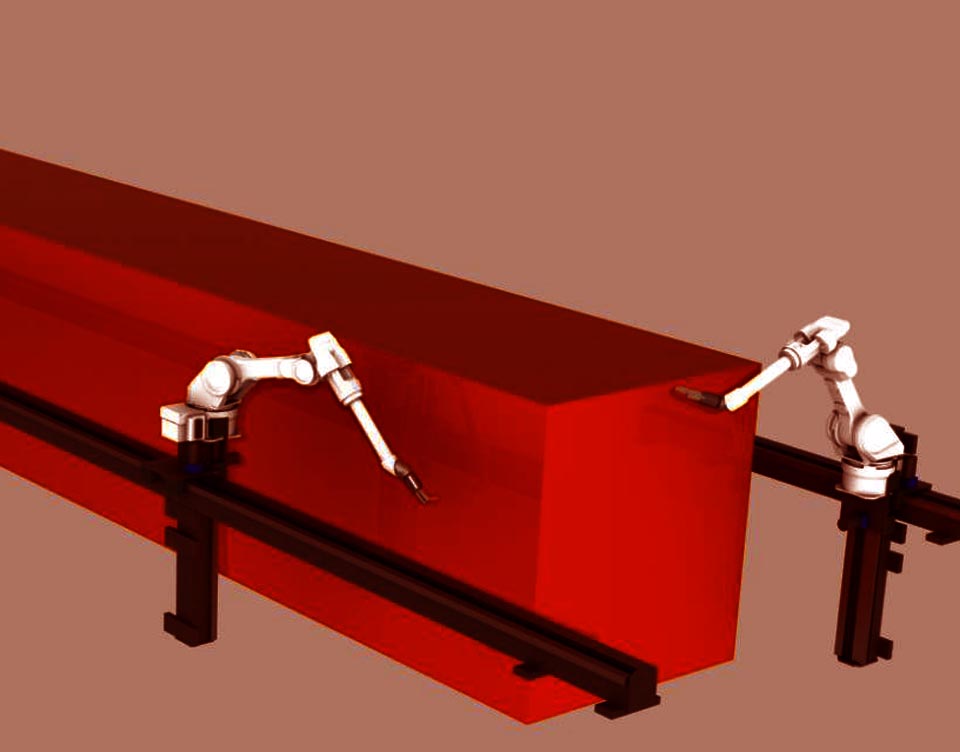

油漆在經過正確的調配后,使用隔膜泵將油漆從桶內抽出經過調壓、穩壓、過濾后,通過精心設計、施工的管路輸送到每一個槍站??梢允乖诓煌瑫r刻不同工位都能噴出同樣顏色和同樣性能的油漆,從而獲得最佳的涂膜質量。
系統方案的編制和系統的設計,主要參照工廠的要求結合我公司多年來在油漆循環系統設計、安裝上的實際經驗,具體方安說明如下:
(1) 油漆主劑循環系統
油漆循環系統采用美國GRACO 公司的 HUSKY716 隔膜泵輸漆模組,配合國產 100 升不銹鋼油漆罐、油漆低液位報警系統和不銹鋼管路。管路循環形式為:采用兩線循環的方式。分別將油漆輸送至
2 個自動出口。供漆系統能實現油漆自動攪拌、過濾、上料、傳送、調壓等多項功能,完全滿足噴具的各種需要,是相當先進的配置。
?模塊化布置,輸漆泵、穩壓器、過濾器等均安裝在一起,排列緊湊連接管線短,彎頭數量少,便于安裝維護和使用;
?在泵的空氣入口處加裝空氣三組件以保證泵的正常工作;
?在泵的空氣入口處加裝漏式球閥,當需要停泵時,關閉漏式球閥,這時泵馬達中的壓縮空氣會自動排掉,以保證油漆管路中的壓力可以迅速釋放,安全可靠;
?泵的出口處采用袋式過濾器,它的主要作用是過濾油漆,保證噴涂質量;在過濾器的兩端配有涂料壓力表,以檢查是否需要更換過濾袋;
?背壓閥可以調節循環管線中油漆的壓力,以保證油漆有足夠的循環量;
?為了隨時掌握油漆罐內的油漆存量,油漆罐上裝有浮球式油漆液位指示計,以便于提醒操作工添加油漆;
