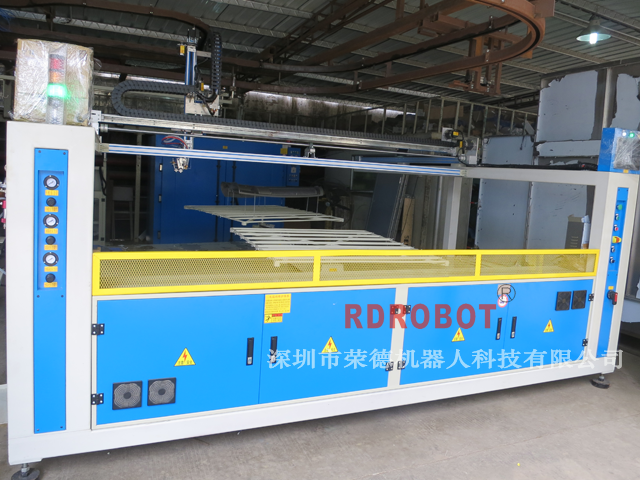

五軸自動噴涂機的數控系統和電控模組
發布時間:2016-01-26 14:17:15 發布人:本站
一臺五軸自動噴涂機要正常運行所需的配套部件有數控系統、電控模組、XYZ軸滑動升降機構等。下面來介紹下自動噴涂設備行業中常見的一些噴涂機的配套設施。
自動噴漆機的數控系統
五軸自動噴涂機采用完全獨立開發的智能五軸系統,經多家客戶使用。
本系統采用PLC+編碼器測速測距的控制方式,操做方便簡單,運行可靠。本系統可控制3把全自動噴槍,如需要控制更多噴槍,請?zhí)崆巴ㄖ獦I(yè)務員。本系統具備九種作業模式、能編寫40個面域及存儲80種產品、編程方式同獨立往復機一樣、可自動記憶編程點為啟噴點、任意改變線速度程序可自動計算噴涂位置無需改變?nèi)魏螀?shù)、工件有無自動識別,有工件噴無工件不噴。
五軸噴涂機的電控模組
空氣開關采用德力西公司的元件;
采用德力西開關電源;
采用德力西接近開關及繼電器;
采用國標線進行箱內線路的裝配。
所有接頭均采用線耳及電腦打碼標號;
采用獨立式外置電控箱、有效防止電器元件的被油漆、水氣、粉塵損壞及降低火災隱患。
電箱與機架間標準配備10米長電纜線
五軸自動噴涂機的X軸滑動平臺
噴涂機采用臺灣上銀25系列法蘭型自潤式線性軌道及臺灣德瑞克模組滑臺,最高傳動速度可達2.0M/S,使用壽命長;皮帶采用進口品牌帶鋼絲同步帶。
X軸定位精度±0.5MM;
X軸總長2米,總行程1.8米,有效行程≧3200MM;
X軸采用國產信捷系列1000W低慣量伺服電機;
X軸滑動平臺為二組,兩組平臺間配有同步連桿以確保兩平臺間的同步,從而提高設備速度與延長壽命。
五軸自動噴涂機的Y軸滑動平臺(跟蹤平臺)
五軸機采用臺灣上銀25系列法蘭型自潤式線性軌道及臺灣德瑞克模組滑臺,最高傳動速度可達2.0M/S,使用壽命長;皮帶采用進口品牌帶鋼絲同步帶。
Y軸定位精度±0.5MM;
Y軸X軸總長1米,總行程0.8米,有效行程≧1200MM;
Y軸采用系列國產信捷1000W低慣量伺服電機;
Y軸滑動平臺為一組,
通過跟蹤板將跟蹤平臺與Y軸復合為一體。
