真空閥裝配生產線的動作節拍及裝置
發布時間:2015-08-04 15:00:06 發布人:本站

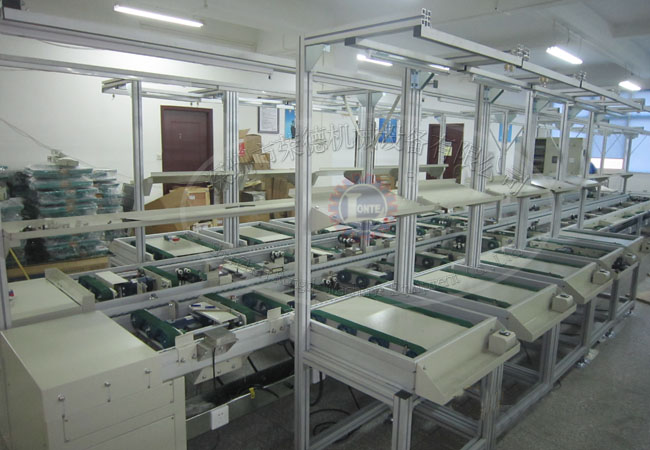

真空閥自動化裝配生產線的主要配置、動作節拍:
工序1: 閥體攻絲、裝配葉片、推桿
主要裝置(及外購件):工作臺、轉運車、自動攻絲機、攻絲機定位夾具、氣缸、擰緊槍,氣閥。
1)取閥體放置在攻絲機定位夾具上。
2)定位夾具自動夾緊,自動攻絲機自動攻絲復位;(水平方向攻絲)
3)取擰緊槍鎖定位螺釘;
4)從料箱取葉片裝到閥體上;
5)從料箱取推桿清潔后裝配到閥體上;
6)用板手轉動推桿檢查葉片配合
7)把工件放在工裝板上,啟動按鈕,工裝板隨流水線流到下一工序;
工序2:裝密封圈、壓圈、壓環螺母及鉚銷釘
真空閥裝配生產線主要裝置(及外購件):工作臺、自動壓力機、自動壓力機定位夾具、氣缸、定扭矩板手(氣動),光柵。
1)取閥體放置在工作臺上
2)從標準件盒取錐形密封圈裝入內孔;
3)取油槍向錐形圈注油
4)從標準件盒取2個O形圈裝入內孔;
5)從料箱中取壓圈裝入內孔;
6)從料箱中取壓環螺母裝入內孔用定扭矩板手?jǐn)Q到位再反轉1/4圈;
7)用板手旋轉葉片,正反90度兩次,完成后將葉片轉到90度打開;
8)工件放在定位夾具上,啟動按鈕鉚接;
9)工作翻轉,啟動按鈕鉚接
10)用板手旋轉葉片90閉合;
11)把移動工件到工裝板上,啟動按扭,工裝板隨流水線流到下一工序;
